La station

Emplacement :

La station se trouve à Sarlat,Capitale du Périgord noir, aux confins des causses du Quercy, cette cité historique est un site touristique majeur, renommé pour sa parure monumentale datant essentiellement de la période médiévale et du début de la Renaissance (du xiiie au xvie siècle). Son centre-ville, d'une grande homogénéité, est ainsi composé d'un lacis de ruelles et de venelles pittoresques, de placettes ombragées, bordées d'hôtels particuliers aux toits de lauze, dont les plus célèbres sont la maison de La Boétie, l'hôtel du Barry, l'hôtel de Savignac ou encore le présidial. Centre névralgique de la ville, la place de la Liberté, bordée de terrasses, est le siège du marché, où se vendent les spécialités de la région : foie gras, truffes, figues et noix. Dans son prolongement, s'ouvrent en perspective la cathédrale Saint-Sacerdos et le palais des évêques, qui rappellent que Sarlat a été cité épiscopale pendant plusieurs siècles. Possédant un ensemble urbain médiéval parmi les plus importants du monde, Sarlat a été la première ville à bénéficier de la loi Malraux, en 1964. Cette petite cité périgourdine, visitée par plusieurs centaines de milliers de touristes chaque année, sert également ponctuellement de cadre à des films historiques,à 161 mètres d'altitude (Latitude 44° 53′ 34″ Nord," Longitude 1° 12′ 55″ Est). Agrandir le plan Agrandir le plan

Equipement :

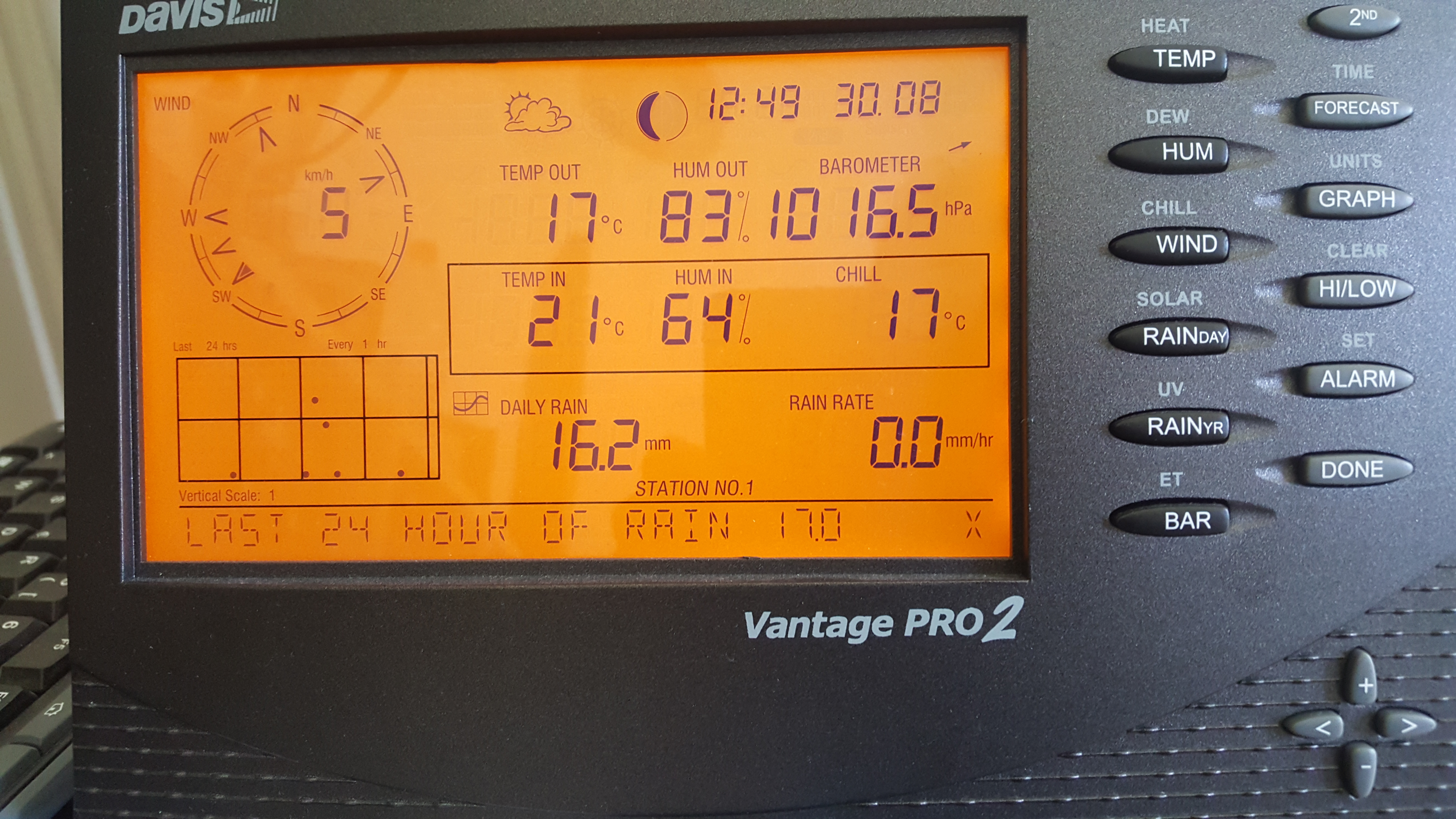

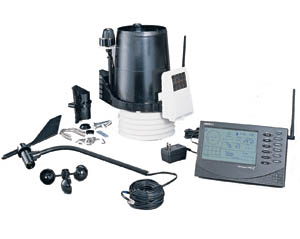

Depuis l été 2020, la station est une Davis VANTAGE PRO 2 Plus. La Console l'anémomètre / girouette est le seul du marché dans sa catégorie à mesurer la vitesse et la direction du vent avec un intervalle de 2,25 secondes. Avec cet intervalle, les rafales de vent ne passent plus au travers.Résolution: 0,1 m/s ou 1 km/h ; Plage mesurable: 1 à 67 m/s ou 3 à 241 km/h ; Précision ±: 5% Le logiciel Son équipement est le suivant : - 1 station de base, équipée d'un data logger permettant l'enregistrement des données sur une durée de 42 heures à raison d'un enregistrement toutes les minutes. - 1 module, appelé ISS, qui intègre le pluviomètre, le thermomètre, l'hygromètre, et permet l'envoi des données à la station de base sur la fréquence de 868 MHz. Le thermomètre et l'hygromètre sont placés dans un abri à coupelles, avec une ventilation forcée qui fonctionne 24h/24. Tout cet ensemble fonctionne grace à l'ernergie solaire et des accus. - 1 module anémomètre/girouette.

Fonctionnement :

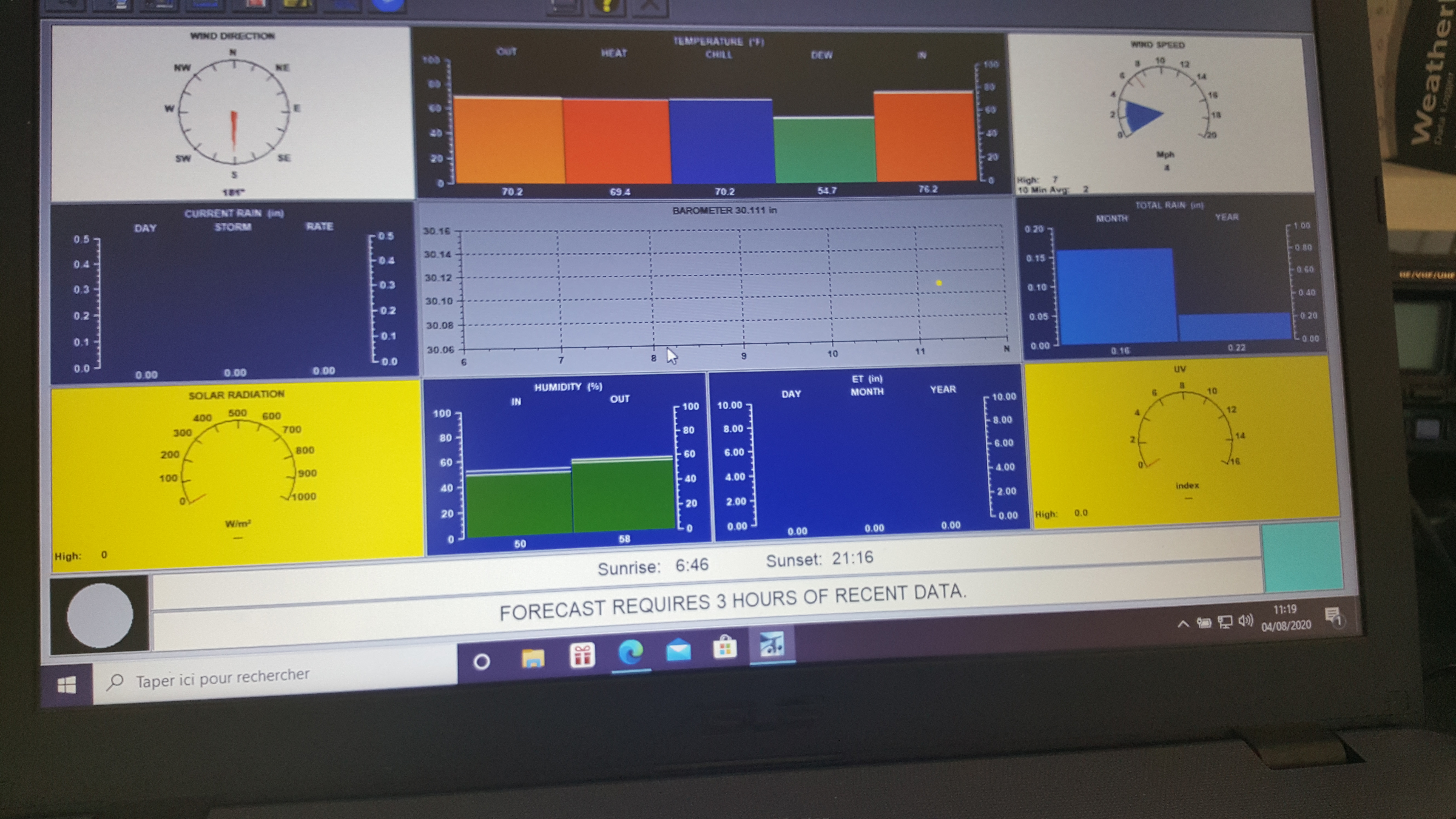

La transmission des données entre chaque module de mesure et la station se fait par liaison filaire. Seule la transmission de l'ISS vers la station de base se fait par radio. Les trois modules fixés à l'extrémité du pylône sont reliés via des rallonges de 20 mètres chacune, et des prises RJ11. La fréquence de lecture des données sont de : - 2,5 à 3 secondes pour le vent. - 10 à 12 secondes pour le pluviomètre. - 10 à 12 secondes opur le thermomètre. - 50 à 60 secondes pour l'hygromètre. - 50 à 60 secondes pour le rayonnement solaire et UV. La station est reliée, via un port USB, à un ordinateur portable qui fonctionne 24h/24. J'ai installé le driver fourni avec le data logger afin d'émuler un port COM (série) à partir du port USB. J'utilise un petit logiciel, VirtualVP, qui me permet de partager le port COM pour que plusieurs applications puissent communiquer avec la station. Pour le reccueil des données, j'utilise l'excellent logiciel gratuit Cumulus. Ce logiciel récupère les données de la station en permanence. Toutes les minutes, Cumulus génère plusieurs fichiers dont un qui contient les données des dernières 24 heures, qui comporte donc 1440 lignes. Parmi les autres fichiers, il y a la page "En direct" du site et la console visible sur la page d'accueil. Tous ces fichiers sont transférés toutes les minutes sur le site, grâce à la fonction FTP intégrée de Cumulus Du coté du site, à chaque visite, un petit fichier en PHP est lancé. Ce dernier va lire, ligne par ligne, le fichier contenant toutes les données de la station. Dans un premier temps, il va : - extraire le maximum du vent, des rafales, du rayonnement solaire et du rayonnement UV sur 10 minutes. - extraire le minimum de la température ressentie sur 10 minutes. - calculer le total de la durée d'ensoleillement et des précipitations sur 10 minutes. - extraire les valeurs d'humidité, du point de rosée, de la pression atmosphérique. Dans un deuxième temps, le fichier PHP va ajouter, dans la base de données du site, les valeurs que ne s'y trouvent pas encore. C'est grâce à cette base de données, que le visiteur pourra faire afficher les statistiques et comparaisons des données sur la période qu'il choisi. Pendant le transfert des données, le fichier PHP effectue des calculs très complexes pour déterminer s'il y a, ou non, ensoleillement, et calcule le total de minutes de cet ensoleillement. Les graphiques sont réalisés grâce à la librairie JPGraph, qui a l'avantage d'être complète et gratuite.

Montage et améliorations :

Le module anémomètre/girouette, les deux capteurs liés à l'ensoleillement, ainsi que la webcam sont fixés à l'extrémité d'un pylône, fabriqué par mes soins, de 10,2 mètres. Ainsi, la mesure du vent se fait à 2,05 mètres au dessus du faît du toit de la maison. Le fait que le pylône soit articulé à sa base, fait que l'accès aux capteurs se fait rapidement, facilement, et à une seule personne. L'ISS est fixé sur un bout de tube, situé à 1,5 mètre du sol. Les fils des capteurs situés sur le pylône cheminent dans une gaine, le long du pylône, puis dans le sol, jusqu'à l'ISS. Le module thermomètre/hygromètre se trouve à l'intérieur d'un abri à coupelles, équipé d'une ventilation active 24h/24, ce qui permet d'avoir des relevés plus précis, tout en réduisant l'inertie. La webcam est une Wansview NCH532MW. Elle filme en permanence le ciel du coté ouest du village. La transmission des images se fait par wifi. Sur le PC de la station, un logiciel capte les images, et transmet une image fixe toutes les 10 secondes vers le serveur. Sur le site, la page d'accueil se met à jour toutes les 20 secondes pour afficher la dernière image fixe transmise. La page "Webcam" permet de voir cette image fixe dans sa taille réelle, et permet également de visionner les images des dernières 24 heures. Ce visionnage peut se faire manuellement, ou avec défilement automatique à la vitesse choisie. La station de base se trouve sur un bureau, à coté de l'ordinateur qui lui est dédié. C'est cet ordinateur qui enregistre toutes les minutes les valeurs transmises par les modules à la station.
